1. บทนำสู่วงจรควบคุม I/O แบบแยกส่วน

วงจรควบคุม I/O แบบแยกส่วนนี้ได้รับการออกแบบมาเพื่อทำหน้าที่เป็นอินเทอร์เฟซที่สำคัญระหว่างไมโครคอนโทรลเลอร์แรงดันต่ำที่ละเอียดอ่อน เช่น ATmega328 และโหลดภายนอกที่มีแรงดันไฟฟ้าสูง กระแสไฟฟ้าสูง หรือมีสัญญาณรบกวนทางไฟฟ้าสูง การแยกส่วน I/O มีความสำคัญอย่างยิ่งในการใช้งานหลายประเภท โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมทางอุตสาหกรรมหรือระบบอัตโนมัติ 1 วัตถุประสงค์หลักของการแยกส่วนนี้คือการปกป้องไมโครคอนโทรลเลอร์จากความเสียหายทางไฟฟ้า การรับรองความปลอดภัยของผู้ปฏิบัติงาน และการลดสัญญาณรบกวนที่อาจส่งผลกระทบต่อเสถียรภาพและความน่าเชื่อถือของระบบ ประโยชน์ที่สำคัญของการนำการแยกส่วนมาใช้ ได้แก่ ความปลอดภัยที่เพิ่มขึ้น ภูมิคุ้มกันต่อสัญญาณรบกวนที่ดีขึ้น การป้องกันกราวด์ลูป และการป้องกันแรงดันไฟฟ้าชั่วขณะสูง

สถาปัตยกรรมของวงจรนี้ประกอบด้วยบล็อกการทำงานหลักหลายส่วน ได้แก่ ไมโครคอนโทรลเลอร์ ATmega328 ซึ่งทำหน้าที่เป็นหน่วยประมวลผลกลางและตรรกะการควบคุม ออปโตคัปเปลอร์ PC817 ทำหน้าที่เป็นตัวกั้นการแยกส่วนทางไฟฟ้าระหว่างส่วนควบคุมและส่วนกำลัง และโซลิดสเตตรีเลย์ (SSRs) ซึ่งรับผิดชอบในการสวิตช์โหลด AC หรือ DC กำลังสูง นอกจากนี้ ส่วนจ่ายไฟยังใช้การควบคุมแบบสองขั้นตอน โดยมีวงจรควบคุมแรงดันไฟฟ้าแบบสวิตชิ่ง LM2596 เพื่อการแปลงแรงดันไฟฟ้าจำนวนมากที่มีประสิทธิภาพ และวงจรควบคุมแรงดันไฟฟ้าแบบเชิงเส้น LM7805 เพื่อให้ได้แหล่งจ่ายไฟ 5V ที่เสถียรและสะอาดสำหรับไมโครคอนโทรลเลอร์

การออกแบบวงจรนี้แสดงให้เห็นถึงแนวทางที่มีลำดับชั้นในการป้องกันและความสมบูรณ์ของสัญญาณ ออปโตคัปเปลอร์ PC817 (U201-U208) ทำหน้าที่เป็นแนวป้องกันแรก โดยให้การแยกส่วนทางไฟฟ้าระหว่างสัญญาณควบคุมแรงดันต่ำของ ATmega328 และอินพุตควบคุมที่มีแรงดัน/กระแสสูงของ SSRs 1 ขั้นตอนนี้มีความสำคัญอย่างยิ่งในการปกป้องไมโครคอนโทรลเลอร์ที่ละเอียดอ่อนจากสัญญาณรบกวนทางไฟฟ้า แรงดันไฟฟ้าชั่วขณะสูง และความแตกต่างของศักย์กราวด์ที่พบบ่อยในสภาพแวดล้อมทางอุตสาหกรรมหรือที่มีกำลังสูง นอกจากนี้ SSRs เองก็มักจะมีการแยกส่วนภายในซึ่งมักใช้ออปโตคัปเปลอร์ 3 ซึ่งเสริมความแข็งแกร่งของห่วงโซ่การแยกส่วน กลยุทธ์การแยกส่วนแบบหลายชั้นนี้มีความสำคัญต่อการรับรองความสมบูรณ์ของสัญญาณและความปลอดภัยที่แข็งแกร่ง ป้องกันปัญหาต่างๆ เช่น กราวด์ลูปและความเสียหายจากแรงดันไฟฟ้าชั่วขณะที่อาจแพร่กระจายกลับไปยังไมโครคอนโทรลเลอร์ ซึ่งจะช่วยเพิ่มความน่าเชื่อถือโดยรวมของระบบในการใช้งานที่ต้องการประสิทธิภาพสูง

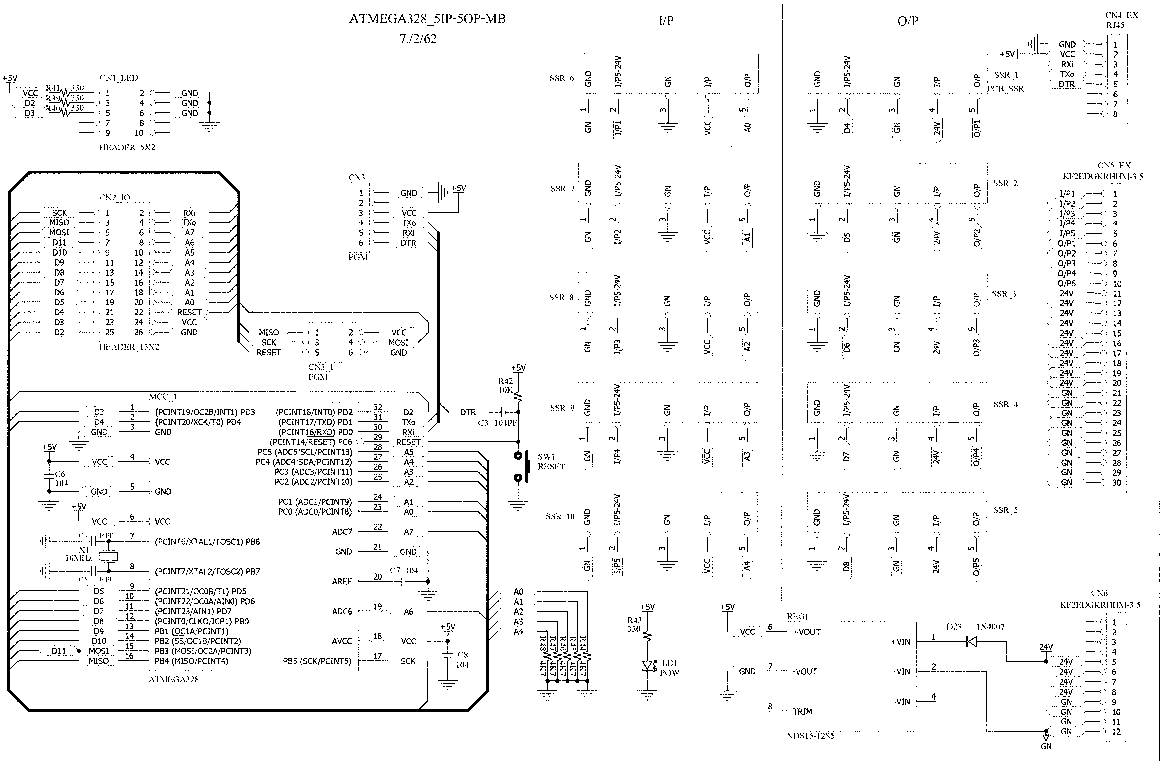

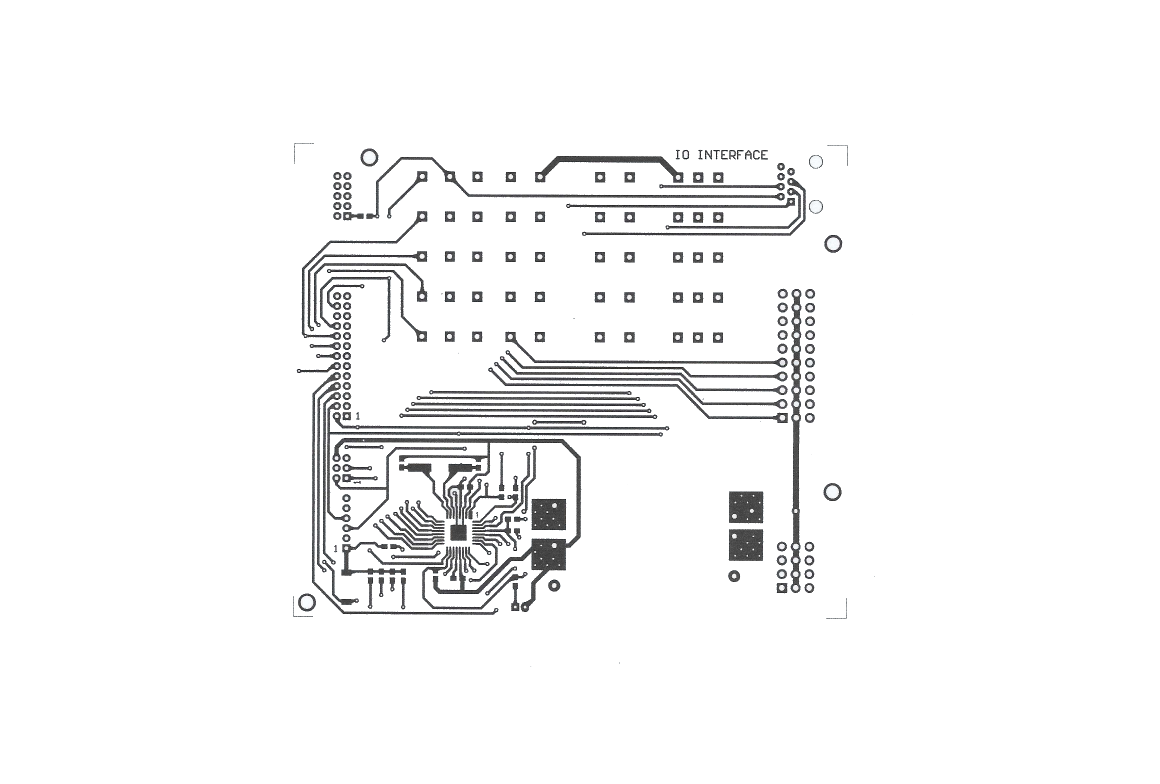

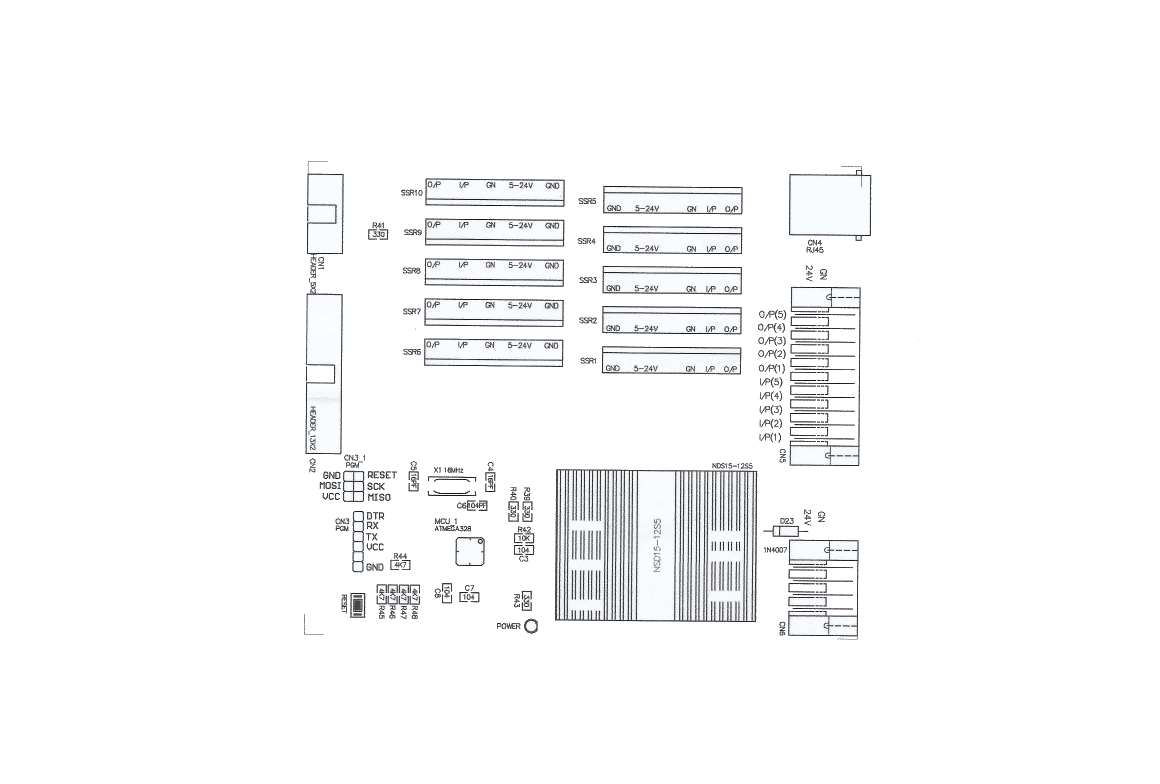

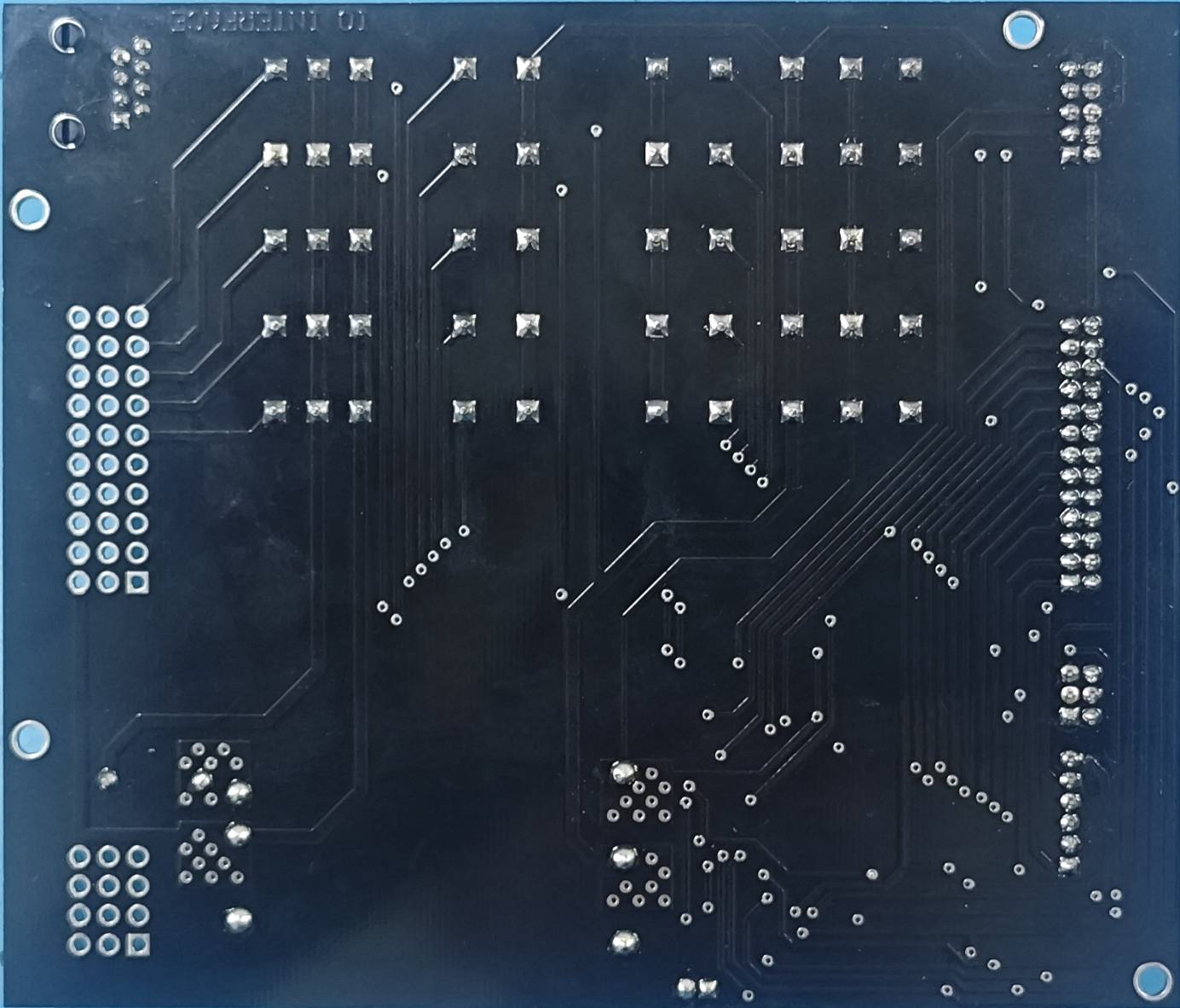

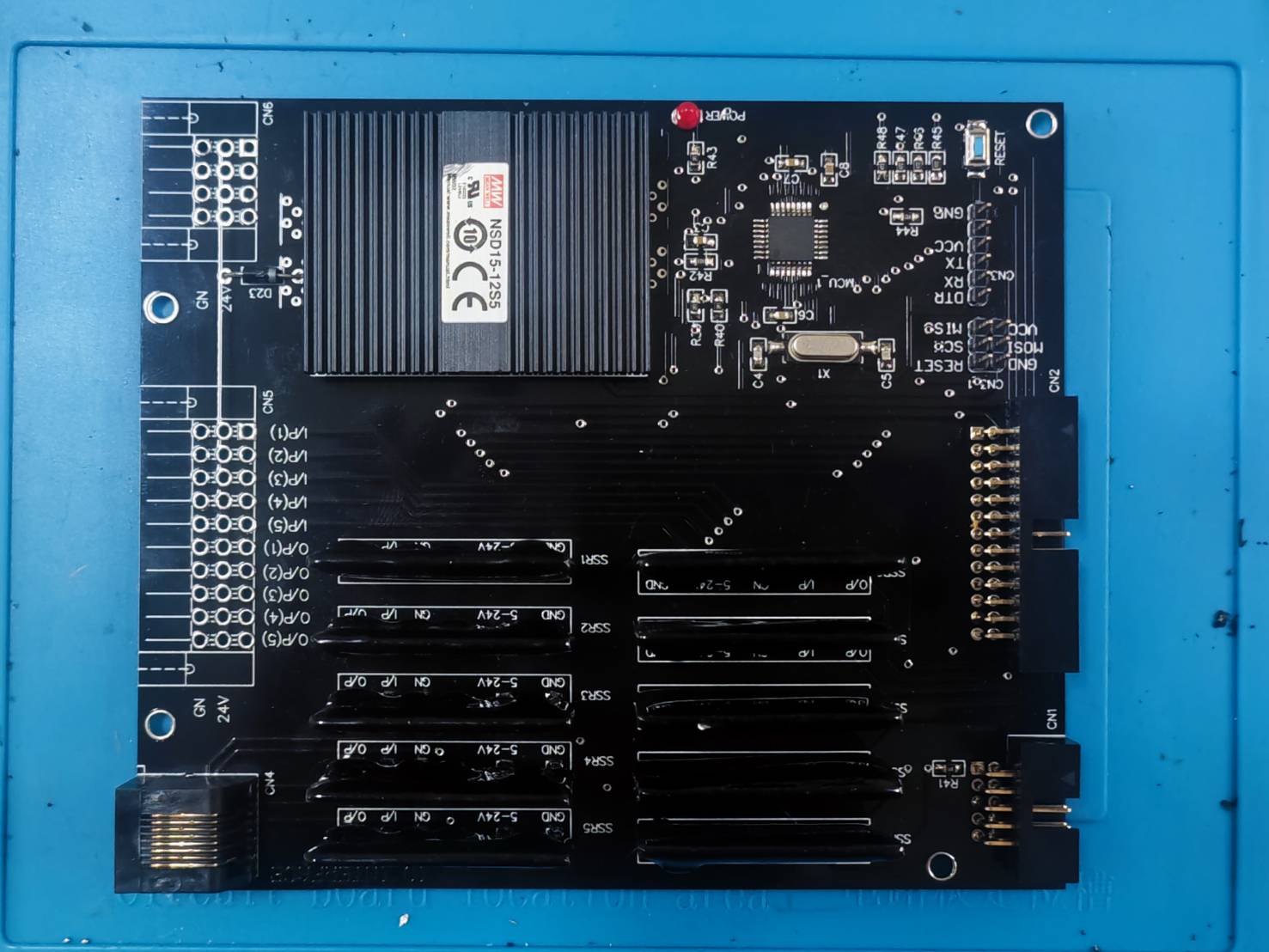

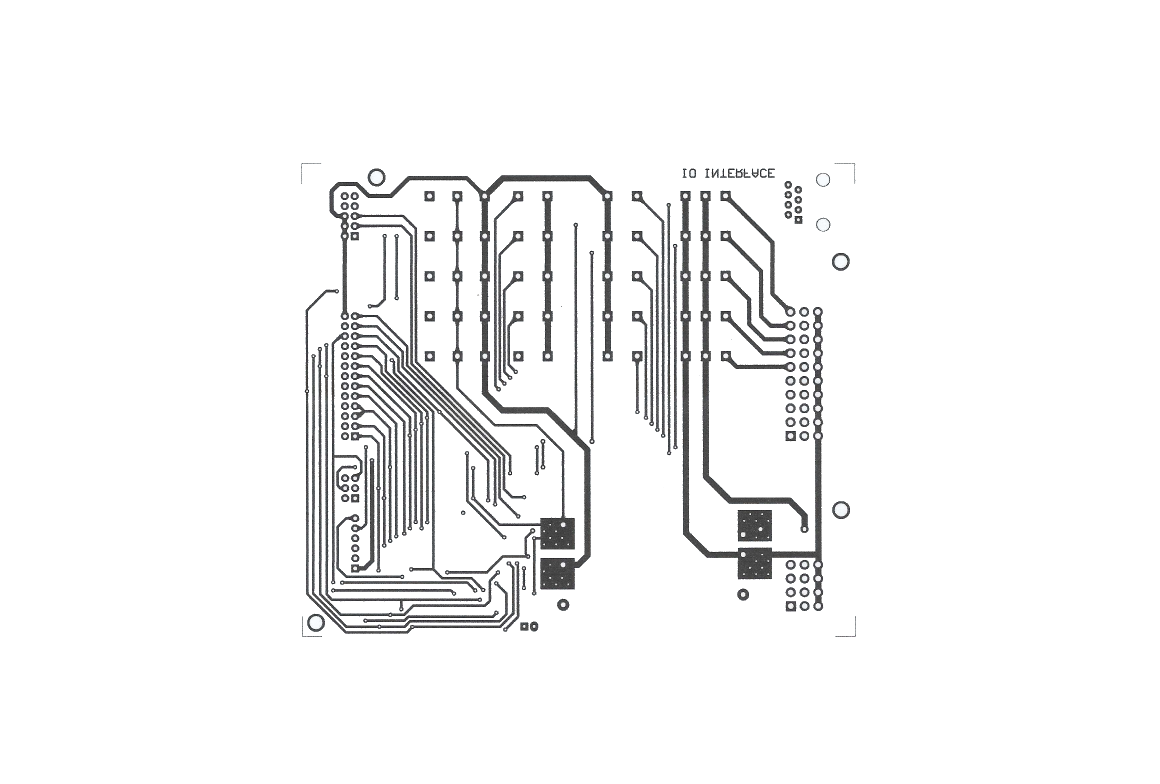

แผนผังวงจรแสดงให้เห็นอย่างชัดเจนถึงช่องเอาต์พุตแปดช่องที่เหมือนกัน ซึ่งแต่ละช่องประกอบด้วยออปโตคัปเปลอร์ (PC817) และ SSR (ระบุเป็น SSR.1 ถึง SSR.8) การออกแบบแบบโมดูลาร์โดยธรรมชาติ ร่วมกับการแยกส่วนทางไฟฟ้าที่จัดทำโดยออปโตคัปเปลอร์แต่ละช่อง บ่งชี้ว่าวงจรนี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานที่ต้องการการควบคุมโหลดหลายตัวอย่างอิสระ สถาปัตยกรรมนี้สามารถปรับขนาดได้สูง โดยสามารถรวมช่องแยกส่วนเพิ่มเติมได้โดยการทำซ้ำคู่ของออปโตคัปเปลอร์-SSR โดยสมมติว่า ATmega328 มีขา I/O เหลือเฟือ หรือโดยการรวม I/O expanders การเลือกการออกแบบนี้ทำให้ระบบนี้เหมาะอย่างยิ่งสำหรับแผงควบคุมอุตสาหกรรม ระบบอัตโนมัติในโรงงาน หรือการตั้งค่าระบบอัตโนมัติในบ้านที่ซับซ้อน ซึ่งจำเป็นต้องสวิตช์อุปกรณ์จำนวนมากอย่างอิสระและปลอดภัย 2

2. การวิเคราะห์ส่วนประกอบโดยละเอียดและคุณสมบัติ

2.1 ไมโครคอนโทรลเลอร์ ATmega328 (แกนหลักของ Arduino)

ไมโครคอนโทรลเลอร์ ATmega328 ทำหน้าที่เป็นหน่วยประมวลผลกลาง โดยทำหน้าที่ประมวลผลตรรกะที่ตั้งโปรแกรมไว้เพื่อจัดการและควบคุมช่องเอาต์พุตแบบแยกส่วนทั้ง 8 ช่อง การนำไปใช้อย่างแพร่หลายในระบบนิเวศของ Arduino 7 ทำให้มั่นใจได้ถึงความง่ายในการตั้งโปรแกรม ทรัพยากรออนไลน์ที่ครอบคลุม และการสนับสนุนจากชุมชนในวงกว้าง ทำให้เป็นตัวเลือกที่เข้าถึงได้สำหรับการใช้งานที่หลากหลาย

คุณสมบัติหลักของ ATmega328 มีดังนี้:

แม้ว่า ATmega328P จะถูกระบุให้ทำงานได้ในช่วงแรงดันไฟฟ้าที่กว้าง (1.8V ถึง 5.5V) แต่ข้อมูลที่ได้เน้นย้ำอย่างชัดเจนว่าการทำงานที่ 5V เป็นเรื่องปกติสำหรับการใช้งาน Arduino เพื่อให้ได้ความถี่สัญญาณนาฬิกาสูงสุดและรับประกันประสิทธิภาพที่เชื่อถือได้ 7 การออกแบบวงจรที่มีวงจรควบคุมแรงดันไฟฟ้าเชิงเส้น LM7805 ที่จ่ายไฟ 5V ที่เสถียรให้กับ ATmega328 โดยเฉพาะ ตอบสนองความต้องการนี้โดยตรง สิ่งนี้ทำให้มั่นใจได้ว่าไมโครคอนโทรลเลอร์จะทำงานที่ขีดความสามารถสูงสุด ซึ่งสำคัญอย่างยิ่งสำหรับการกำหนดเวลาที่แม่นยำและการดำเนินการตามตรรกะการควบคุมที่สอดคล้องกัน โดยเฉพาะอย่างยิ่งเมื่อจัดการการสวิตช์โหลดกำลังสูงผ่าน SSRs การทำงานที่แรงดันไฟฟ้าต่ำหรือแรงดันไฟฟ้าที่ไม่เสถียรอาจนำไปสู่ความเร็วในการประมวลผลที่ลดลง พฤติกรรมที่ไม่แน่นอน หรือแม้กระทั่งระบบล่ม ซึ่งจะลดความน่าเชื่อถือของการควบคุม I/O

ATmega328 มีขา I/O ทั้งหมด 23 ขา 7 ในการออกแบบวงจรปัจจุบันนี้ มีการใช้ 8 ขาเพื่อควบคุม SSRs ซึ่งทำให้มีขา I/O จำนวนมาก (15 ขา) เหลืออยู่สำหรับวัตถุประสงค์อื่น นี่เป็นการพิจารณาการออกแบบที่สำคัญ เนื่องจากมีพื้นที่เหลือเฟือสำหรับการขยายในอนาคตหรือการรวมฟังก์ชันการทำงานเพิ่มเติมโดยไม่จำเป็นต้องใช้ไมโครคอนโทรลเลอร์ที่ซับซ้อนมากขึ้นหรือ I/O expanders ภายนอก ตัวอย่างเช่น ขาที่เหลือเหล่านี้สามารถใช้เชื่อมต่อเซ็นเซอร์เพิ่มเติม ใช้งานปุ่มอินพุตของผู้ใช้ หรือตั้งค่าอินเทอร์เฟซการสื่อสารเพิ่มเติมได้ ในทำนองเดียวกัน ความจุหน่วยความจำของไมโครคอนโทรลเลอร์ (แฟลช 32 KB, SRAM 2 KB) ก็เพียงพอที่จะรองรับโปรแกรมควบคุมที่มีความซับซ้อนปานกลางสำหรับ 8 ช่องสัญญาณที่มีอยู่ พร้อมกับคุณสมบัติในอนาคตที่อาจเกิดขึ้น ทำให้ระบบมีความหลากหลายสูงสำหรับการใช้งานแบบฝังตัวที่หลากหลายนอกเหนือจากการสวิตช์เปิด/ปิดธรรมดา 7

2.2 ออปโตคัปเปลอร์ PC817: ตัวกั้นการแยกส่วน

ออปโตคัปเปลอร์ PC817 (ระบุเป็น U201 ถึง U208 ในแผนผัง) เป็นส่วนประกอบพื้นฐานในวงจรนี้ โดยให้การแยกส่วนทางไฟฟ้าที่สำคัญ หน้าที่หลักของมันคือการสร้างตัวกั้นที่ปลอดภัยระหว่างวงจรควบคุมแรงดันต่ำที่ละเอียดอ่อน (ATmega328) และอินพุตควบคุมที่มีแรงดันไฟฟ้าสูงหรือมีสัญญาณรบกวนของโซลิดสเตตรีเลย์ 1 อุปกรณ์เหล่านี้ทำได้โดยการแปลงสัญญาณไฟฟ้าเป็นแสง (ผ่านไดโอดเปล่งแสงอินฟราเรดภายใน หรือ IRED) แล้วแปลงกลับเป็นสัญญาณไฟฟ้า (ผ่านโฟโตทรานซิสเตอร์) ทำให้มั่นใจได้ว่าไม่มีการเชื่อมต่อทางไฟฟ้าโดยตรงระหว่างด้านอินพุตและเอาต์พุต

คุณสมบัติทางไฟฟ้าหลักของออปโตคัปเปลอร์ PC817 มีดังนี้:

| คุณสมบัติ | รายละเอียด |

| :--- | :--- | | แรงดันไฟฟ้าแยกส่วน (Viso) | โดยทั่วไป 2.5kVrms, บางรุ่นสูงสุด 5000 V rms 1 | | แรงดันไฟฟ้าตกคร่อมขาเข้า (LED) (VF) | โดยทั่วไป 1.25V 2 | | แรงดันไฟฟ้า Collector-Emitter สูงสุด (VCEO) | 80V 2 | | กระแส Collector สูงสุด (IC) | 50mA 1 | | ความเร็วในการสวิตช์ | เวลา Rise และ Fall โดยทั่วไป 18μs 1 | | แพ็คเกจ | 4-pin Dual In-line Package (DIP) 1 |

ขาเอาต์พุตดิจิทัลของ ATmega328 ให้สัญญาณลอจิกสูง 5V แต่ LED ภายในของ PC817 มีแรงดันไฟฟ้าตกคร่อมขาเข้าเพียง 1.25V 2 เพื่อป้องกันกระแสไฟฟ้าที่มากเกินไปไหลผ่านและทำลาย LED จำเป็นอย่างยิ่งที่จะต้องมีตัวต้านทานจำกัดกระแส แผนผังแสดงตัวต้านทาน 220 โอห์ม (R201-R208) ต่ออนุกรมกับ LED ของออปโตคัปเปลอร์แต่ละตัว ตัวต้านทานนี้จำกัดกระแสให้เหลือประมาณ (5V - 1.25V) / 220Ω ≈ 17 mA ค่ากระแสนี้อยู่ในขีดจำกัดการทำงานที่ปลอดภัยสำหรับทั้งขาเอาต์พุตของ ATmega328 และ LED ของ PC817 ตามที่ระบุโดยตัวอย่าง Arduino 2 การเลือกการออกแบบนี้มีความสำคัญอย่างยิ่งต่อการรับประกันอายุการใช้งานที่ยาวนานและการทำงานที่เชื่อถือได้ของออปโตคัปเปลอร์ ซึ่งเป็นแกนหลักของตัวกั้นการแยกส่วน หากไม่มีตัวต้านทานนี้ LED จะไหม้เร็ว ทำให้การแยกส่วนไม่มีประสิทธิภาพ

กระแส Collector สูงสุดของ PC817 ถูกจำกัดไว้ที่ 50mA 1 ข้อจำกัดพื้นฐานนี้หมายความว่าออปโตคัปเปลอร์ไม่สามารถสวิตช์โหลดกำลังสูงได้โดยตรง แต่บทบาทของมันคือการ แยกและส่งสัญญาณควบคุมกำลังต่ำ ข้อจำกัดนี้ทำให้จำเป็นต้องรวมองค์ประกอบการสวิตช์กำลังสูงเพิ่มเติม ซึ่งในวงจรนี้คือโซลิดสเตตรีเลย์ (SSR) SSRs ได้รับการออกแบบมาเพื่อควบคุมด้วยสัญญาณกระแสต่ำ (มักจะอยู่ในช่วง mA 5) และสามารถจัดการกระแสโหลดที่สูงขึ้นได้อย่างมาก (10A หรือมากกว่า 4) เอาต์พุต 50mA ของ PC817 เพียงพอที่จะกระตุ้นวงจรควบคุมภายในของ SSR ซึ่งจะจัดการโหลดกำลังสูงต่อไป สิ่งนี้เน้นย้ำถึงความสัมพันธ์ที่สำคัญที่เสริมซึ่งกันและกัน: ออปโตคัปเปลอร์ให้ความปลอดภัยและการแยกส่วน ในขณะที่ SSR ให้ความสามารถในการสวิตช์กำลังที่จำเป็น ก่อให้เกิดห่วงโซ่การควบคุมแบบแยกส่วนที่สมบูรณ์และแข็งแกร่ง

2.3 โซลิดสเตตรีเลย์ (SSRs): การสวิตช์กำลังสูง

โซลิดสเตตรีเลย์ (SSRs) ที่ระบุเป็น SSR.1 ถึง SSR.8 ในแผนผัง เป็นองค์ประกอบการสวิตช์สุดท้ายในห่วงโซ่การควบคุม หน้าที่หลักของมันคือการเปิดและปิดโหลด AC หรือ DC กำลังสูงเพื่อตอบสนองต่อสัญญาณควบคุมกำลังต่ำที่แยกส่วนที่ได้รับจากออปโตคัปเปลอร์ PC817 3 แตกต่างจากรีเลย์แม่เหล็กไฟฟ้าแบบดั้งเดิม SSRs ใช้เซมิคอนดักเตอร์และไม่มีชิ้นส่วนที่เคลื่อนไหว ให้ข้อดีที่สำคัญ เช่น การทำงานที่เงียบ ความเร็วในการสวิตช์ที่เร็วขึ้น และอายุการใช้งานที่ยาวนานขึ้นอย่างมาก 3

ลักษณะสำคัญของ SSRs มีดังนี้:

| คุณสมบัติ | รายละเอียด |

| :--- | :--- | | แรงดัน/กระแสควบคุม | เปิดใช้งานด้วยแรงดันควบคุม 3V ถึง 32V DC และกระแสควบคุมต่ำ 5 | | ความจุแรงดัน/กระแสโหลด | ขึ้นอยู่กับรุ่น แต่โดยทั่วไปจัดการกระแสเอาต์พุต 10A ขึ้นไป และสวิตช์ AC/DC ได้ 4 | | ประเภทการสวิตช์ทั่วไป | Zero-Crossing: สำหรับโหลดความต้านทานและคาปาซิทีฟ, ลดทรานเซียนต์และ EMI 3 <br> Instant-On: สำหรับโหลดเหนี่ยวนำ, เปิดใช้งานทันที 9 <br> DC Switching: สำหรับโหลด DC 9 | | ข้อดีหลัก | การทำงานเงียบ, สวิตช์เร็ว (ไมโครวินาทีถึงมิลลิวินาที), อายุการใช้งานยาวนาน, การทำงานไม่มีการเด้ง 3 | | ข้อจำกัดหลัก | ต้องการการจัดการความร้อนที่เหมาะสม, อาจล้มเหลวแบบ "ปิด" ถาวร 5 |

ประสิทธิภาพและอายุการใช้งานของช่องเอาต์พุตแบบแยกส่วนขึ้นอยู่กับประเภทของ SSR ที่เลือกอย่างมาก ข้อมูลที่ได้เน้นย้ำว่าประเภทของโหลด (ความต้านทาน, เหนี่ยวนำ, AC, DC) เป็นตัวกำหนดกลไกการสวิตช์ SSR ที่เหมาะสมที่สุด (Zero-Crossing, Instant-On, DC Switching) 9 ตัวอย่างเช่น การใช้ SSR แบบ zero-crossing สำหรับโหลดเหนี่ยวนำสูงอาจนำไปสู่ปัญหา ในขณะที่ SSR แบบ instant-on โดยทั่วไปเหมาะสำหรับโหลดเหนี่ยวนำที่ต้องการการตอบสนองที่รวดเร็ว เช่น โซลินอยด์ แผนผังวงจรใช้ป้ายกำกับทั่วไป "SSR.1" ถึง "SSR.8" พร้อมกับข้อบ่งชี้ "AC/DC" ซึ่งบ่งชี้ถึงการออกแบบที่ใช้งานได้หลากหลาย อย่างไรก็ตาม สำหรับการใช้งานเฉพาะใดๆ ผู้ใช้จะต้องเลือก SSRs ที่ได้รับการปรับให้เหมาะสมกับลักษณะโหลดที่ต้องการอย่างรอบคอบ เพื่อให้มั่นใจถึงประสิทธิภาพ ความน่าเชื่อถือ และอายุการใช้งานสูงสุด นี่เป็นการตัดสินใจออกแบบที่สำคัญที่ไม่ได้ระบุไว้อย่างชัดเจนโดยแผนผังทั่วไป

แม้ว่า SSRs จะมีข้อดีหลายประการ แต่ก็เป็นอุปกรณ์เซมิคอนดักเตอร์ที่สร้างความร้อน โดยเฉพาะอย่างยิ่งเมื่อสวิตช์กระแสสูง 3 ข้อมูลที่ได้เน้นย้ำถึงความสำคัญของฮีทซิงก์ 5 และเตือนว่า SSRs อาจ "ร้อนมากและมีอายุการใช้งานไม่นาน" หากทำงานใกล้ขีดจำกัดกระแสสูงสุดโดยไม่มีการระบายความร้อนที่เพียงพอ 2 (แม้ว่าข้อมูลนี้จะอ้างถึง PC817 แต่หลักการของการจัดการความร้อนมีความสำคัญยิ่งกว่าสำหรับ SSRs ที่มีกำลังสูงกว่า) แผนผังที่ให้มาไม่ได้แสดงฮีทซิงก์สำหรับ SSRs โดยชัดเจน ซึ่งหมายความว่าสำหรับการทำงานต่อเนื่องที่มีกระแสสูง จำเป็นต้องมีโซลูชันการระบายความร้อนภายนอกอย่างแน่นอน (เช่น ฮีทซิงก์เฉพาะ การระบายความร้อนด้วยอากาศแบบบังคับ หรือพื้นที่ PCB ที่ใหญ่ขึ้นสำหรับการกระจายความร้อน) การไม่ดำเนินการจัดการความร้อนที่เหมาะสมจะทำให้ SSRs ไม่สามารถทำตามอัตรากระแสสูงสุดที่ระบุและอายุการใช้งานที่โฆษณาไว้ได้ ซึ่งอาจนำไปสู่ความล้มเหลวก่อนเวลาอันควร (มักจะล้มเหลวในสถานะปิดถาวร 10) นี่เป็นการพิจารณาเชิงปฏิบัติที่สำคัญซึ่งส่งผลโดยตรงต่อ "คุณสมบัติการใช้งาน" ของวงจรในการใช้งานจริงที่มีกำลังสูง

2.4 การควบคุมแหล่งจ่ายไฟ

2.4.1 วงจรควบคุมแรงดันไฟฟ้าแบบสวิตชิ่ง LM2596

LM2596 (ระบุเป็น U101 ในแผนผัง) ทำหน้าที่เป็นตัวแปลงแรงดันไฟฟ้าแบบสเต็ปดาวน์หลักในส่วนแหล่งจ่ายไฟ โดยจะแปลงแรงดันไฟฟ้าอินพุตที่สูงกว่าซึ่งอาจไม่มีการควบคุม (เช่น จากอะแดปเตอร์ติดผนังหรือแบตเตอรี่) ไปเป็นแรงดันไฟฟ้า DC ที่ต่ำกว่าและมีการควบคุมสำหรับขั้นตอนถัดไปของวงจรอย่างมีประสิทธิภาพ 11 ประสิทธิภาพสูง โดยเฉพาะอย่างยิ่งเมื่อลดแรงดันไฟฟ้าที่แตกต่างกันมากหรือจ่ายกระแสปานกลาง ทำให้เป็นตัวเลือกที่เหนือกว่าวงจรควบคุมแรงดันไฟฟ้าเชิงเส้นสำหรับการแปลงกำลังไฟฟ้าเบื้องต้น

คุณสมบัติหลักของ LM2596 มีดังนี้:

| คุณสมบัติ | รายละเอียด |

| :--- | :--- | | ประเภทตัวควบคุม | แบบสวิตชิ่ง (Buck Converter) 11 | | ช่วงแรงดันไฟฟ้าขาเข้า | 4.5V ถึง 40V 11 | | ตัวเลือกแรงดันไฟฟ้าขาออก | คงที่ (3.3V, 5V, 12V) หรือปรับได้ (1.2V ถึง 37V) 11 | | กระแสเอาต์พุตสูงสุด | 3A 11 | | ความถี่สวิตชิ่ง | 150 kHz 11 | | ประสิทธิภาพทั่วไป | ประมาณ 80% (เมื่อจ่าย 5V จาก 12V @ 3A) 11 | | ข้อดีหลัก | ประสิทธิภาพสูง, ลดความร้อน, ใช้ส่วนประกอบฟิลเตอร์ขนาดเล็ก | | ข้อเสียหลัก | อาจมีสัญญาณรบกวนมากกว่าเชิงเส้น, ซับซ้อนกว่าเชิงเส้น |

2.4.2 วงจรควบคุมแรงดันไฟฟ้าเชิงเส้น LM7805

LM7805 (ระบุเป็น U102 ในแผนผัง) ทำหน้าที่เป็นวงจรควบคุมแรงดันไฟฟ้าสำรองที่มีความเสถียรสูง โดยให้เอาต์พุต 5V ที่คงที่และสะอาดสำหรับไมโครคอนโทรลเลอร์ ATmega328 ที่ละเอียดอ่อนโดยเฉพาะ และอาจรวมถึงด้านอินพุตของออปโตคัปเปลอร์ด้วย 13 โดยทั่วไปจะรับอินพุตจากเอาต์พุตที่ควบคุมแล้วของ LM2596 เพื่อให้มั่นใจว่ามีแหล่งจ่ายไฟที่เสถียรและมีสัญญาณรบกวนต่ำสำหรับส่วนประกอบดิจิทัล

คุณสมบัติหลักของ LM7805 มีดังนี้:

| คุณสมบัติ | รายละเอียด |

| :--- | :--- | | ประเภทตัวควบคุม | แบบเชิงเส้น 13 | | ช่วงแรงดันไฟฟ้าขาเข้า | 7V ถึง 35V 13 | | แรงดันไฟฟ้าขาออกคงที่ | 5V 13 | | กระแสเอาต์พุตสูงสุด | 1.5A หรือ 1A 13 | | ประสิทธิภาพทั่วไป | ต่ำกว่าแบบสวิตชิ่ง (ขึ้นอยู่กับแรงดันตกคร่อม) | | ข้อดีหลัก | เอาต์พุตเสถียร, สัญญาณรบกวนต่ำ, วงจรง่าย | | ข้อเสียหลัก | ประสิทธิภาพต่ำ (แปลงพลังงานเป็นความร้อน), ต้องการฮีทซิงก์สำหรับกระแสสูง |

วงจรใช้การควบคุมแหล่งจ่ายไฟแบบสองขั้นตอน: วงจรควบคุมแรงดันไฟฟ้าแบบสวิตชิ่ง LM2596 ตามด้วยวงจรควบคุมแรงดันไฟฟ้าเชิงเส้น LM7805 การเลือกการออกแบบนี้เป็นกลยุทธ์ LM2596 11 จัดการการลดแรงดันไฟฟ้าเริ่มต้นที่ใหญ่กว่าจากแรงดันไฟฟ้าอินพุตที่อาจสูง (สูงสุด 40V) ได้อย่างมีประสิทธิภาพ และสามารถจ่ายกระแสได้สูงสุด 3A ประสิทธิภาพนี้มีความสำคัญอย่างยิ่งในการลดการกระจายพลังงานในรูปของความร้อนโดยรวม โดยเฉพาะอย่างยิ่งเมื่อแรงดันไฟฟ้าอินพุตสูงกว่าเอาต์พุตที่ต้องการอย่างมีนัยสำคัญ หากใช้ LM7805 ตัวเดียวเพื่อลดแรงดันไฟฟ้าจำนวนมาก (เช่น 24V โดยตรงไป 5V) จะมีการกระจายพลังงานในรูปของความร้อนจำนวนมาก (พลังงาน = (Vin - Vout) * Iout) ซึ่งต้องการฮีทซิงก์ที่ใหญ่กว่ามาก การควบคุมแรงดันไฟฟ้าล่วงหน้าด้วย LM2596 ทำให้ LM7805 ต้องการลดแรงดันไฟฟ้าเพียงเล็กน้อย (เช่น 9V ถึง 5V) ส่งผลให้มีการกระจายความร้อนจาก 7805 เองน้อยลงอย่างมาก การออกแบบแบบเรียงซ้อนนี้ช่วยรวมประสิทธิภาพสูงของวงจรควบคุมแรงดันไฟฟ้าแบบสวิตชิ่งสำหรับการแปลงพลังงานจำนวนมากเข้ากับการควบคุมที่แม่นยำและลักษณะสัญญาณรบกวนต่ำของวงจรควบคุมแรงดันไฟฟ้าเชิงเส้นสำหรับส่วนประกอบที่ละเอียดอ่อนที่สำคัญ ทำให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้ของไมโครคอนโทรลเลอร์

เพื่อกำหนดช่วงแรงดันไฟฟ้าอินพุตที่ใช้งานได้โดยรวมสำหรับส่วนแหล่งจ่ายไฟทั้งหมด จะต้องพิจารณาข้อกำหนดของวงจรควบคุมทั้งสอง LM2596 สามารถรับอินพุตได้ต่ำถึง 4.5V 11 อย่างไรก็ตาม LM7805 ต้องการแรงดันไฟฟ้าอินพุตขั้นต่ำ 7V เพื่อให้เอาต์พุต 5V ที่เสถียรได้อย่างน่าเชื่อถือ 13 ดังนั้น เพื่อให้ ATmega328 ได้รับแหล่งจ่ายไฟ 5V ที่เสถียร LM2596 จะต้องได้รับการกำหนดค่าให้มีเอาต์พุตอย่างน้อย 7V (เช่น 9V หรือ 12V) เพื่อจ่ายไฟให้กับ LM7805 อย่างถูกต้อง ซึ่งหมายความว่าแรงดันไฟฟ้าอินพุตขั้นต่ำโดยรวมสำหรับ ระบบทั้งหมด ที่จะทำงานได้อย่างถูกต้องนั้นถูกจำกัดโดยข้อกำหนดอินพุตขั้นต่ำของ LM7805 ซึ่งคือ 7V แรงดันไฟฟ้าอินพุตสูงสุดถูกจำกัดโดยค่าที่ต่ำกว่าของค่าสูงสุดทั้งสอง ซึ่งคือ 35V ของ LM7805 14 แม้ว่า LM2596 จะสามารถจัดการได้ถึง 40V ดังนั้น ช่วงแรงดันไฟฟ้าอินพุตที่ใช้งานได้จริงและเชื่อถือได้สำหรับบอร์ดทั้งหมด เพื่อให้มั่นใจว่า MCU ได้รับ 5V ที่เสถียร อยู่ที่ ประมาณ 7V ถึง 35V DC นี่เป็น "คุณสมบัติการใช้งาน" ที่สำคัญสำหรับผู้ใช้ปลายทาง

การรวมกันอย่างมีกลยุทธ์ของวงจรควบคุมแรงดันไฟฟ้าแบบสวิตชิ่ง LM2596 ที่มีประสิทธิภาพและวงจรควบคุมแรงดันไฟฟ้าเชิงเส้น LM7805 ที่เสถียร 11 มีผลกระทบโดยตรงและสำคัญต่อประสิทธิภาพการระบายความร้อนโดยรวมและขนาดทางกายภาพที่เป็นไปได้ของส่วนแหล่งจ่ายไฟ LM2596 ซึ่งเป็นวงจรควบคุมแรงดันไฟฟ้าแบบสวิตชิ่ง มีประสิทธิภาพสูงในการลดแรงดันไฟฟ้าอินพุตที่หลากหลาย (เช่น 24V ถึง 9V) ซึ่งช่วยลดการกระจายพลังงานในรูปของความร้อนในระหว่างการแปลงแรงดันไฟฟ้าเริ่มต้นที่ใหญ่ขึ้นนี้ หากใช้ LM7805 ตัวเดียวเพื่อลดแรงดันไฟฟ้าจำนวนมาก (เช่น 24V โดยตรงไป 5V) จะมีการกระจายพลังงานในรูปของความร้อนจำนวนมาก (พลังงาน = (Vin - Vout) * Iout) ซึ่งต้องการฮีทซิงก์ที่ใหญ่กว่ามาก การควบคุมแรงดันไฟฟ้าล่วงหน้าด้วย LM2596 ทำให้ LM7805 ต้องการลดแรงดันไฟฟ้าเพียงเล็กน้อย (เช่น 9V ถึง 5V) ส่งผลให้มีการกระจายความร้อนจาก 7805 เองน้อยลงอย่างมาก การออกแบบแบบเรียงซ้อนนี้ช่วยให้ส่วนแหล่งจ่ายไฟมีขนาดกะทัดรัดและอาจไม่ต้องใช้พัดลม ซึ่งส่งผลดีต่อขนาด น้ำหนัก และความน่าเชื่อถือในระยะยาวของระบบโดยรวมโดยการลดความเครียดจากความร้อนบนส่วนประกอบต่างๆ

3. การทำงานของวงจรรวมและคุณสมบัติของระบบที่ใช้งานได้

3.1 ข้อกำหนดด้านพลังงานอินพุตของระบบ

ช่วงแรงดันไฟฟ้าอินพุต DC ที่ยอมรับได้โดยรวมสำหรับวงจรทั้งหมดถูกกำหนดโดยข้อกำหนดการทำงานของแหล่งจ่ายไฟแบบเรียงซ้อนเป็นหลัก LM2596 สามารถรับอินพุตได้ตั้งแต่ 4.5V ถึง 40V 11 แต่ LM7805 ต้องการอินพุตขั้นต่ำ 7V เพื่อให้เอาต์พุต 5V ได้อย่างน่าเชื่อถือ 13 ดังนั้น หาก LM2596 ได้รับการกำหนดค่าให้มีแรงดันไฟฟ้าปานกลาง (เช่น 9V หรือ 12V) ไปยัง LM7805 ช่วงแรงดันไฟฟ้าอินพุตที่ใช้งานได้จริงและเชื่อถือได้สำหรับระบบทั้งหมดคือ ประมาณ 7V ถึง 35V DC การเกิน 35V อาจทำให้ LM7805 เสียหาย ในขณะที่การลดลงต่ำกว่า 7V จะทำให้ LM7805 ทำงานนอกช่วงการควบคุม ซึ่งนำไปสู่แหล่งจ่ายไฟ 5V ที่ไม่เสถียรสำหรับ ATmega328

3.2 ช่องเอาต์พุตแบบแยกส่วน

การออกแบบวงจรให้ 8 ช่องเอาต์พุตแบบแยกส่วนทางไฟฟ้าอย่างอิสระ แต่ละช่องถูกควบคุมโดยขา I/O เฉพาะจากไมโครคอนโทรลเลอร์ ATmega328 ผ่านออปโตคัปเปลอร์ PC817 เพื่อการแยกส่วน และสุดท้ายถูกสวิตช์โดย SSR การออกแบบแบบโมดูลาร์นี้ช่วยให้สามารถควบคุมอุปกรณ์ภายนอกหลายตัวพร้อมกันหรือแยกกันได้

3.3 ความสามารถในการจัดการโหลดต่อช่อง

แรงดันไฟฟ้าและกระแสสูงสุดที่สามารถสวิตช์ได้โดยแต่ละช่องขึ้นอยู่กับ รุ่นของโซลิดสเตตรีเลย์ (SSR) ที่ผู้ใช้เลือก แผนผังระบุ "24V" และ "AC/DC" ใกล้กับเอาต์พุตของ SSRs ซึ่งบ่งชี้ความเข้ากันได้กับโหลด AC และ DC สูงสุดอย่างน้อย 24V SSRs โดยทั่วไปสามารถจัดการกระแสโหลดที่สำคัญได้ บ่อยครั้ง 10A หรือมากกว่า 4 อย่างไรก็ตาม ความสามารถในการรับกระแสจริงจะถูกจำกัดโดยคุณสมบัติในเอกสารข้อมูลของ SSR ที่เลือก และที่สำคัญคือประสิทธิภาพของโซลูชันการจัดการความร้อนที่นำมาใช้ 10 หากไม่มีหมายเลขชิ้นส่วน SSR ที่เฉพาะเจาะจงในแผนผัง ความสามารถในการรับโหลดที่ใช้งานได้จะต้องระบุเป็นช่วงทั่วไป (เช่น "สูงสุด X แอมป์, สูงสุด Y โวลต์ AC/DC ขึ้นอยู่กับ SSR ที่ผู้ใช้เลือกและการระบายความร้อนที่เพียงพอ")

แผนผังวงจรใช้ป้ายกำกับ SSR ทั่วไป (เช่น "SSR.1" ถึง "SSR.8") โดยไม่ได้ระบุหมายเลขชิ้นส่วนที่แน่นอนหรืออัตราไฟฟ้าโดยละเอียดสำหรับโซลิดสเตตรีเลย์ ซึ่งหมายความว่า "คุณสมบัติการใช้งาน" ที่สำคัญเกี่ยวกับความสามารถในการจัดการโหลด (แรงดันไฟฟ้าสูงสุด กระแสสูงสุด และประเภท AC/DC) ไม่ได้ เป็นคุณสมบัติโดยธรรมชาติของการออกแบบวงจรที่ให้มา แต่ขึ้นอยู่กับ SSRs เฉพาะที่ผู้ใช้ปลายทางเลือกที่จะนำไปใช้งาน ซึ่งเป็นการวางภาระหน้าที่ในการตรวจสอบอย่างรอบคอบบนผู้ใช้ ผู้ใช้จะต้องเลือก SSRs ที่ตรงกับข้อกำหนดโหลดของการใช้งานของตนอย่างแม่นยำ โดยให้ความสำคัญกับปัจจัยต่างๆ เช่น อัตราแรงดันไฟฟ้า/กระแส ประเภทโหลด (AC, DC, ความต้านทาน, เหนี่ยวนำ) เพื่อให้มั่นใจถึงการทำงานที่ปลอดภัย เชื่อถือได้ และยาวนาน สิ่งนี้เป็นการถ่ายโอนภาระในการกำหนดคุณสมบัติที่สำคัญเหล่านี้จากผู้ออกแบบวงจรไปยังผู้ใช้งานอย่างมีประสิทธิภาพ

3.4 ระดับการแยกส่วนของระบบ

การแยกส่วนทางไฟฟ้าหลักสำหรับสัญญาณควบคุมนั้นมาจากออปโตคัปเปลอร์ PC817 อุปกรณ์เหล่านี้ให้แรงดันไฟฟ้าแยกส่วนสูง โดยทั่วไป 2.5kVrms โดยบางรุ่นมีอัตราสูงสุดถึง 5kV 1 สิ่งนี้ทำให้มั่นใจได้ถึงตัวกั้นความปลอดภัยที่สำคัญระหว่างวงจรควบคุมแรงดันต่ำของ ATmega328 และวงจรโหลดกำลังสูงที่อาจเป็นอันตราย นอกจากนี้ โซลิดสเตตรีเลย์เองก็มักจะมีการแยกส่วนภายใน ซึ่งเสริมความแข็งแกร่งของห่วงโซ่การแยกส่วนโดยรวม 3

3.5 ความเข้ากันได้ของสัญญาณควบคุม

ขาเอาต์พุตดิจิทัลของ ATmega328 ให้สัญญาณลอจิก 5V 7 ซึ่งเข้ากันได้โดยตรงกับการขับเคลื่อน LED อินพุตของออปโตคัปเปลอร์ PC817 การรวมตัวต้านทานจำกัดกระแส 220 โอห์ม (R201-R208) ต่ออนุกรมกับ LED ของออปโตคัปเปลอร์แต่ละตัวเป็นการปฏิบัติการออกแบบที่เหมาะสม ทำให้มั่นใจได้ว่า LED ทำงานภายในขีดจำกัดกระแสที่ปลอดภัย (ประมาณ 17mA จากแหล่งจ่าย 5V เมื่อพิจารณาแรงดันไฟฟ้าตกคร่อมขาเข้า 1.25V ของ PC817 2) และปกป้องขาเอาต์พุตของไมโครคอนโทรลเลอร์ จากนั้นเอาต์พุตโฟโตทรานซิสเตอร์ของ PC817 จะให้สัญญาณกระแสต่ำ (สูงสุด 50mA 2) ที่เหมาะสมสำหรับการกระตุ้นอินพุตควบคุมของ SSRs มาตรฐานส่วนใหญ่

3.6 ข้อพิจารณาด้านประสิทธิภาพพลังงาน

การรวมวงจรควบคุมแรงดันไฟฟ้าแบบสวิตชิ่ง LM2596 ช่วยเพิ่มประสิทธิภาพพลังงานโดยรวมของระบบอย่างมีนัยสำคัญ โดยเฉพาะอย่างยิ่งเมื่อทำงานจากแรงดันไฟฟ้าอินพุตที่สูงขึ้นและจ่ายกระแสปานกลาง 11 ประสิทธิภาพนี้แปลโดยตรงไปสู่การลดการสร้างความร้อนภายในส่วนแหล่งจ่ายไฟ ซึ่งสำคัญต่อความน่าเชื่อถือและอาจลดความจำเป็นในการใช้ฮีทซิงก์ขนาดใหญ่ แม้ว่าวงจรควบคุมแรงดันไฟฟ้าเชิงเส้น LM7805 ที่ใช้สำหรับแหล่งจ่ายไฟ 5V ขั้นสุดท้ายจะมีการสูญเสียพลังงานในรูปของความร้อนเนื่องจากการทำงานเชิงเส้น แต่การสูญเสียนี้ถูกจำกัดอยู่ในส่วนที่เล็กกว่าและสำคัญกว่าของวงจร ทำให้มั่นใจได้ว่ามีรางจ่ายไฟที่เสถียรและสะอาดมากสำหรับส่วนประกอบดิจิทัลที่ละเอียดอ่อน 13

4. การใช้งานจริงและข้อควรพิจารณาในการออกแบบ

สถานการณ์ทั่วไปที่วงจร I/O แบบแยกส่วนนี้จะเป็นประโยชน์:

• ระบบอัตโนมัติและการควบคุมทางอุตสาหกรรม: เหมาะอย่างยิ่งสำหรับการควบคุมอุปกรณ์อุตสาหกรรมอย่างปลอดภัย เช่น มอเตอร์ โซลินอยด์ วาล์ว และระบบไฟส่องสว่างกำลังสูงในสภาพแวดล้อมที่มีสัญญาณรบกวนทางไฟฟ้า แรงดันไฟฟ้าสูง หรือความแตกต่างของศักย์กราวด์ที่พบบ่อย 2

• ระบบอัตโนมัติในบ้าน: ช่วยให้สามารถควบคุมเครื่องใช้ไฟฟ้าที่ใช้ไฟ AC (เช่น ไฟ พัดลม เครื่องทำความร้อน ประตูโรงรถ) ได้อย่างปลอดภัยและเชื่อถือได้โดยใช้ไมโครคอนโทรลเลอร์แรงดันต่ำ ซึ่งเป็นตัวกั้นความปลอดภัยที่สำคัญระหว่างผู้ใช้และแรงดันไฟฟ้าสูง 4

• การใช้งานควบคุมมอเตอร์: เหมาะสำหรับการสวิตช์มอเตอร์ทั้ง DC และ AC โดยเฉพาะอย่างยิ่งในกรณีที่ต้องการการควบคุมเปิด/ปิดที่แม่นยำ หรือวิธีการควบคุมขั้นสูงเพิ่มเติม เช่น การควบคุมเฟส (หากใช้ SSRs ที่เข้ากันได้) 1

• อุปกรณ์ทดสอบและวัดผล: สามารถใช้เพื่อปกป้องอุปกรณ์เก็บข้อมูลหรืออุปกรณ์วัดที่ละเอียดอ่อนจากสัญญาณแรงดันสูงหรือแรงดันไฟฟ้าชั่วขณะสูงที่มาจากระบบที่กำลังทดสอบ

• ระบบ HVAC: มีประสิทธิภาพในการควบคุมองค์ประกอบความร้อน พัดลมระบายความร้อน หรือส่วนประกอบอื่นๆ ในระบบทำความร้อน การระบายอากาศ และเครื่องปรับอากาศ 6

ข้อควรพิจารณาที่สำคัญสำหรับการนำไปใช้งาน:

• ตัวต้านทานจำกัดกระแส: สิ่งสำคัญคือต้องแน่ใจว่าตัวต้านทานจำกัดกระแสสำหรับ LED ของออปโตคัปเปลอร์ (R201-R208, 220 โอห์มในแผนผัง) มีขนาดที่ถูกต้อง สิ่งนี้จะป้องกันไม่ให้กระแสไฟฟ้าที่มากเกินไปทำลาย LED ของออปโตคัปเปลอร์และขาเอาต์พุตของไมโครคอนโทรลเลอร์ ซึ่งจะช่วยให้มั่นใจถึงอายุการใช้งานที่ยาวนานและความน่าเชื่อถือของตัวกั้นการแยกส่วน 2

• การจัดการความร้อนสำหรับ SSRs: สำหรับการใช้งานที่เกี่ยวข้องกับโหลดกระแสสูง การจัดการความร้อนที่มีประสิทธิภาพสำหรับ SSRs เป็นสิ่งสำคัญยิ่ง อาจจำเป็นต้องใช้ฮีทซิงก์ภายนอกสำหรับ SSR แต่ละตัวเพื่อกระจายความร้อนที่เกิดขึ้นระหว่างการทำงานของการสวิตช์ 5 การไม่ให้การระบายความร้อนที่เพียงพออาจทำให้ SSR ร้อนเกินไป ส่งผลให้เกิดความล้มเหลวก่อนเวลาอันควร (มักจะล้มเหลวในสถานะปิดถาวร 10) ซึ่งอาจเป็นอันตรายต่อความปลอดภัยอย่างมาก

• การเลือก SSRs ที่เหมาะสม: การเลือก SSRs ต้องเข้ากันกับลักษณะโหลดเฉพาะอย่างระมัดระวัง ซึ่งรวมถึงการพิจารณาแรงดันไฟฟ้าของโหลด (AC หรือ DC) กระแสสูงสุด และประเภท (ความต้านทาน, เหนี่ยวนำ หรือคาปาซิทีฟ) การเลือกประเภทการสวิตช์ที่ถูกต้อง (เช่น zero-crossing สำหรับโหลด AC แบบความต้านทาน, instant-on สำหรับโหลด AC แบบเหนี่ยวนำ หรือ DC switching สำหรับโหลด DC) มีความสำคัญอย่างยิ่งต่อประสิทธิภาพ ประสิทธิผล และอายุการใช้งานสูงสุดของทั้ง SSR และโหลดที่ถูกควบคุม 9

• การเดินสายอินพุต/เอาต์พุต: การเดินสายและการจัดเส้นทางสายไฟที่เหมาะสมเป็นสิ่งสำคัญ โดยเฉพาะอย่างยิ่งสำหรับการเชื่อมต่อโหลดกระแสสูง เพื่อลดการลดแรงดันไฟฟ้าและจัดการกระแสที่ต้องการได้อย่างปลอดภัย การรักษาระยะห่างที่ชัดเจนระหว่างการเดินสายควบคุมแรงดันต่ำและการเดินสายโหลดแรงดันสูงก็เป็นสิ่งสำคัญสำหรับการรักษาความสมบูรณ์ของการแยกส่วน

• วงจรสนับเบอร์: สำหรับ AC SSRs อาจจำเป็นต้องมีวงจรสนับเบอร์ภายในหรือภายนอก (เครือข่าย RC) คร่อมขั้วต่อโหลด วงจรเหล่านี้ช่วยดูดซับแรงดันไฟฟ้าชั่วขณะสูงที่อาจเกิดขึ้น โดยเฉพาะอย่างยิ่งกับโหลดเหนี่ยวนำ ซึ่งป้องกันการทริกเกอร์ผิดพลาดหรือความเสียหายต่อ SSR 10

ข้อจำกัดโดยธรรมชาติของการออกแบบวงจรปัจจุบัน:

• ช่องเอาต์พุตคงที่: แม้ว่าวงจรจะให้เอาต์พุตแบบแยกส่วน 8 ช่องที่แข็งแกร่ง แต่การออกแบบนี้ถูกกำหนดไว้ที่จำนวนนี้ การขยายเกิน 8 ช่องจะต้องมีการปรับเปลี่ยนบอร์ด เช่น การเพิ่ม I/O expanders ภายนอก (เช่น แบบ I2C) ให้กับ ATmega328 หรือการเปลี่ยนไปใช้ไมโครคอนโทรลเลอร์ที่มีจำนวนขา I/O สูงกว่าโดยธรรมชาติ

• SSRs ทั่วไป: การใช้ป้ายกำกับ "SSR" ทั่วไปในแผนผังหมายความว่าความสามารถในการรับโหลดที่เฉพาะเจาะจงและพฤติกรรมการสวิตช์ที่แน่นอน (เช่น zero-crossing เทียบกับ instant-on) ไม่ได้ถูกกำหนดโดยแผงวงจรเอง ความยืดหยุ่นนี้ทำให้ผู้ใช้ต้องรับผิดชอบในการเลือกและรวม SSRs ที่เหมาะสม ซึ่งอาจเป็นจุดที่ทำให้เกิดความล้มเหลวได้หากทำไม่ถูกต้อง
  แผนผังวงจรแสดง SSRs เป็นส่วนประกอบทั่วไป (เช่น "SSR.1") โดยไม่ได้ระบุหมายเลขชิ้นส่วนที่แน่นอนหรือคุณสมบัติทางไฟฟ้าโดยละเอียด ซึ่งหมายความว่า "คุณสมบัติการใช้งาน" ที่สำคัญเกี่ยวกับความสามารถในการจัดการโหลด (แรงดันไฟฟ้าสูงสุด กระแส และประเภท AC/DC) ไม่ได้ เป็นคุณสมบัติโดยธรรมชาติของการออกแบบบอร์ดที่ให้มา แต่คุณสมบัติเหล่านี้ขึ้นอยู่กับ SSRs เฉพาะที่ผู้ใช้ปลายทางเลือกที่จะจัดหาและนำไปใช้งาน สิ่งนี้ทำให้ผู้ใช้ต้องรับภาระหน้าที่ในการตรวจสอบอย่างรอบคอบอย่างมาก โดยผู้ใช้จะต้องเลือก SSRs ที่ตรงกับข้อกำหนดโหลดของการใช้งานของตนอย่างแม่นยำ 4 รายงานนี้ต้องเน้นย้ำถึงจุดสำคัญนี้อย่างชัดเจน โดยเน้นว่าการเลือก SSR ที่ไม่เหมาะสม (เช่น อัตราแรงดันไฟฟ้า/กระแสที่ไม่ถูกต้อง ประเภทการสวิตช์ที่ไม่เหมาะสมสำหรับโหลด หรือการจัดการความร้อนที่ไม่เพียงพอ) อาจนำไปสู่ความล้มเหลวของระบบ อายุการใช้งานที่ลดลง หรือแม้กระทั่งอันตรายต่อความปลอดภัย

• พลังการประมวลผลและหน่วยความจำ: ATmega328 แม้จะมีความหลากหลายและใช้งานอย่างแพร่หลาย แต่ก็มีข้อจำกัดโดยธรรมชาติในด้านพลังการประมวลผลและหน่วยความจำ 7 อาจไม่เหมาะสำหรับการใช้งานที่ต้องการการประมวลผลข้อมูลความเร็วสูงมาก อัลกอริทึมเรียลไทม์ที่ซับซ้อน หรืออินเทอร์เฟซกราฟิกที่ซับซ้อน สำหรับงานที่ต้องการประสิทธิภาพสูงดังกล่าว จำเป็นต้องใช้ไมโครคอนโทรลเลอร์ที่มีประสิทธิภาพสูงกว่าหรือ Digital Signal Processor (DSP) โดยเฉพาะ

• ความท้าทายในการดีบัก: ATmega328 โดยทั่วไปไม่มีอินเทอร์เฟซ JTAG (Joint Test Action Group) สำหรับการดีบักฮาร์ดแวร์ขั้นสูง 7 ซึ่งอาจทำให้งานดีบักที่ซับซ้อนยากขึ้น โดยมักจะต้องอาศัยการดีบักแบบอนุกรมหรือการตั้งโปรแกรมแบบอนุกรมในวงจร (ICSP)

• การควบคุมเอาต์พุตแบบอนาล็อก: การออกแบบวงจรปัจจุบันนี้ส่วนใหญ่สำหรับการควบคุมเปิด/ปิดแบบดิจิทัลของโหลด การนำการควบคุมเอาต์พุตแบบอนาล็อกมาใช้ (เช่น การหรี่ไฟอย่างแม่นยำโดยใช้ PWM หรือการควบคุมความเร็วตัวแปรสำหรับมอเตอร์) จะต้องใช้ SSRs ที่ควบคุมด้วยอนาล็อกโดยเฉพาะ (ซึ่งซับซ้อนและมีราคาแพงกว่า) หรือวงจรภายนอกเพิ่มเติมเพื่อแปลงสัญญาณดิจิทัลเป็นสัญญาณควบคุมอนาล็อกสำหรับ SSRs
  แม้ว่าการออกแบบ 8 ช่องจะให้ความยืดหยุ่นที่ดีสำหรับจำนวนเอาต์พุตแบบแยกส่วนที่ปานกลาง แต่การพยายามขยายการออกแบบนี้อย่างมีนัยสำคัญ (เช่น เป็น 32 หรือ 64 ช่อง) โดยใช้ไมโครคอนโทรลเลอร์ ATmega328 ตัวเดิมจะทำให้ขา I/O ที่มีอยู่หมดลงอย่างรวดเร็ว และอาจทำให้พลังการประมวลผลของไมโครคอนโทรลเลอร์ไม่เพียงพอสำหรับการจัดการเหตุการณ์พร้อมกันจำนวนมาก 7 การขยายขนาดใหญ่ดังกล่าวจะต้องมีการเพิ่ม I/O expanders ภายนอก (เช่น เชื่อมต่อผ่าน I2C หรือ SPI) หรือการเปลี่ยนไปใช้ไมโครคอนโทรลเลอร์ที่มีจำนวนขาที่สูงกว่าและมีความสามารถในการประมวลผลที่มากขึ้น สิ่งนี้เน้นย้ำถึงข้อแลกเปลี่ยนโดยธรรมชาติในการออกแบบ: วงจรปัจจุบันได้รับการปรับให้เหมาะสมสำหรับช่วงของช่องแยกส่วนที่เฉพาะเจาะจง และการขยายเกินช่วงนี้จะนำมาซึ่งความซับซ้อนในการออกแบบ ค่าใช้จ่ายส่วนประกอบเพิ่มเติม และปัญหาคอขวดด้านประสิทธิภาพที่อาจเกิดขึ้น

5. บทสรุป

วงจรควบคุม I/O แบบแยกส่วนบนพื้นฐาน ATmega328 นี้แสดงให้เห็นถึงโซลูชันที่ได้รับการออกแบบมาอย่างดีและแข็งแกร่งสำหรับการเชื่อมต่อระบบไมโครคอนโทรลเลอร์แรงดันต่ำกับโหลดภายนอกที่มีกำลังสูงหรือมีสัญญาณรบกวนทางไฟฟ้าได้อย่างปลอดภัย จุดแข็งหลักของมันอยู่ที่การแยกส่วนทางไฟฟ้าที่ครอบคลุม ซึ่งทำได้โดยการใช้ออปโตคัปเปลอร์ PC817 อย่างมีกลยุทธ์ ระบบการจัดการพลังงานที่มีประสิทธิภาพและเสถียร (รวมวงจรควบคุมแรงดันไฟฟ้าแบบสวิตชิ่ง LM2596 กับวงจรควบคุมแรงดันไฟฟ้าเชิงเส้น LM7805) และความสามารถในการสวิตช์กำลังสูงที่หลากหลายซึ่งอำนวยความสะดวกโดยโซลิดสเตตรีเลย์ที่ผู้ใช้สามารถเลือกได้

วงจรนี้เหมาะอย่างยิ่งสำหรับการใช้งานที่หลากหลายที่ต้องการการควบคุมโหลดอิสระหลายตัวที่เชื่อถือได้และปลอดภัย การใช้งานเหล่านี้ครอบคลุมตั้งแต่ระบบอัตโนมัติในบ้านขั้นพื้นฐานไปจนถึงกระบวนการควบคุมอุตสาหกรรมเบาที่ต้องการประสิทธิภาพสูงขึ้น และงานสวิตช์มอเตอร์ต่างๆ ประสิทธิภาพของมันขึ้นอยู่กับการเลือก SSRs ที่เหมาะสมสำหรับโหลดเฉพาะและการดูแลเอาใจใส่ในการจัดการความร้อน นอกจากนี้ ความเข้ากันได้โดยธรรมชาติกับระบบนิเวศ Arduino ที่กว้างขวางและเข้าถึงได้ง่ายช่วยเพิ่มความน่าสนใจสำหรับการสร้างต้นแบบอย่างรวดเร็วและการพัฒนาในระยะยาว
